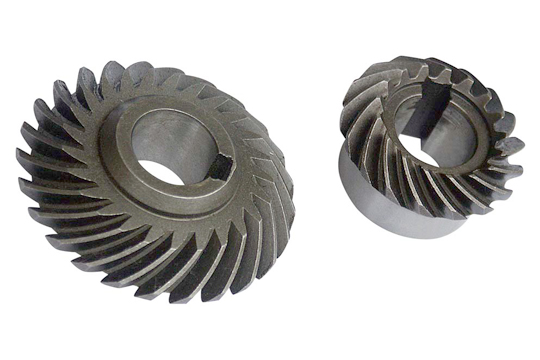

锥齿轮制作工艺

锥齿轮制作工艺

1、首先利用滚切原理，使被加工齿轮与假想的铲形齿轮互相反复作相对的滚切工作，刀具是采用两把直线切削刃的刨刀,装于刀架上，并随刀架作往复直线运动。

2、刀架安装于摇台上,即形成假想铲形齿轮。假想铲形齿轮围绕自己的轴心线从上向下和从下向上摆动，被加工齿轮装于分齿箱的主轴上，移动分齿箱使被加工齿轮的锥顶与假想铲形齿轮锥顶相重合，并使齿根角与刀尖所经过的面平行。

3、在切齿时摇台与被加工齿轮各自围绕轴心线作互相适应的协调运动，即如两个锥齿轮啮合一样,在这样的安装之下，被加工齿轮的。

4、轴心线与摇台的回转轴心线相交在一点上，这交点即是机床的中心。这样相互的运动，使刨刀能刨出正确的渐开线齿形来。

根据工件的数量和模数，确定用单分齿法或双分齿法刨削齿轮。对于单件小批量生产，一般使用单分齿法刨削齿轮。
